네트워크 토폴로지는 네트워크 내의 다양한 장치들이 서로 연결되는 물리적 또는 논리적 구조를 의미합니다. 토폴로지에 따라 네트워크의 성능, 신뢰성, 확장성이 달라질 수 있습니다. 여기서는 주로 사용되는 여섯 가지 기본 네트워크 토폴로지에 대해 설명하겠습니다.

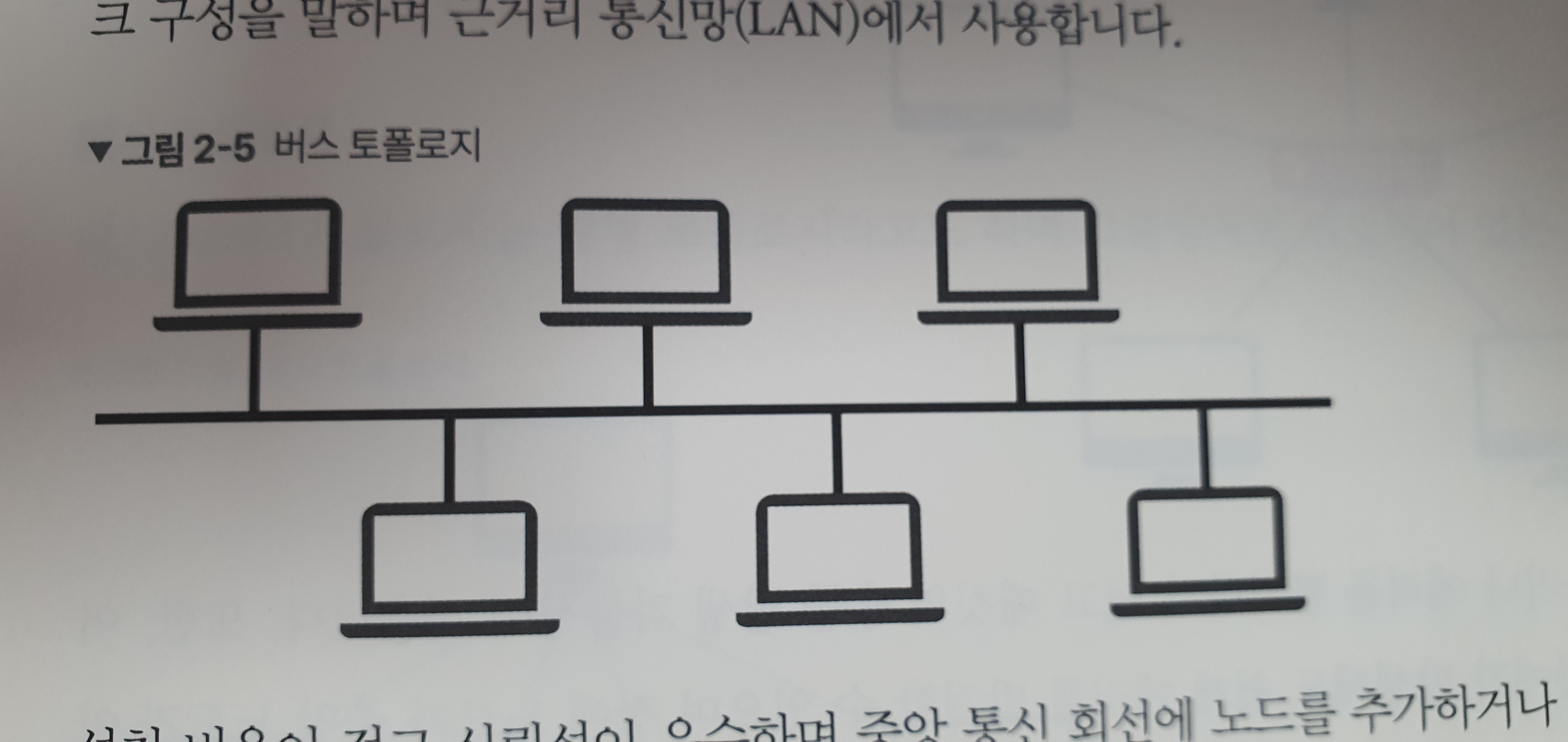

1. 버스 토폴로지 (Bus Topology)

버스 토폴로지에서는 모든 컴퓨터와 장치들이 하나의 단일 통신 선에 연결됩니다. 이 중앙 케이블을 통해 데이터가 전송되며, 네트워크의 양 끝에는 종단저항(terminator)이 필요합니다. 버스 토폴로지는 설치가 간단하고 비용이 저렴하지만, 중앙 케이블에 문제가 생길 경우 전체 네트워크에 영향을 줄 수 있습니다.







2. 링 토폴로지 (Ring Topology)

링 토폴로지에서는 각 컴퓨터가 그 다음 컴퓨터와 순환 형태로 연결되어 있습니다. 데이터는 일방통행의 순환 루트를 따라 한 방향으로만 이동합니다. 링 토폴로지는 리피터 기능을 사용하여 신호를 강화할 수 있지만, 한 노드에 문제가 생기면 전체 네트워크가 영향을 받을 수 있습니다.







3. 스타 토폴로지 (Star Topology)

스타 토폴로지에서는 모든 장치들이 중앙에 위치한 허브나 스위치에 연결됩니다. 각 장치는 중앙 장치를 통해서만 다른 장치와 통신할 수 있습니다. 스타 토폴로지는 신뢰성이 높고 한 장치에 문제가 생겨도 네트워크 전체에 영향을 주지 않지만, 중앙의 허브나 스위치에 문제가 생기면 전체 네트워크가 마비될 수 있습니다.







4. 메쉬 토폴로지 (Mesh Topology)

메쉬 토폴로지에서는 네트워크 내의 각 장치가 다른 여러 장치와 독립적으로 연결됩니다. 이 구조는 데이터를 여러 경로를 통해 전송할 수 있으므로, 높은 수준의 장애 허용과 신뢰성을 제공합니다. 그러나, 설치 비용이 매우 높고 복잡성이 증가하는 단점이 있습니다.

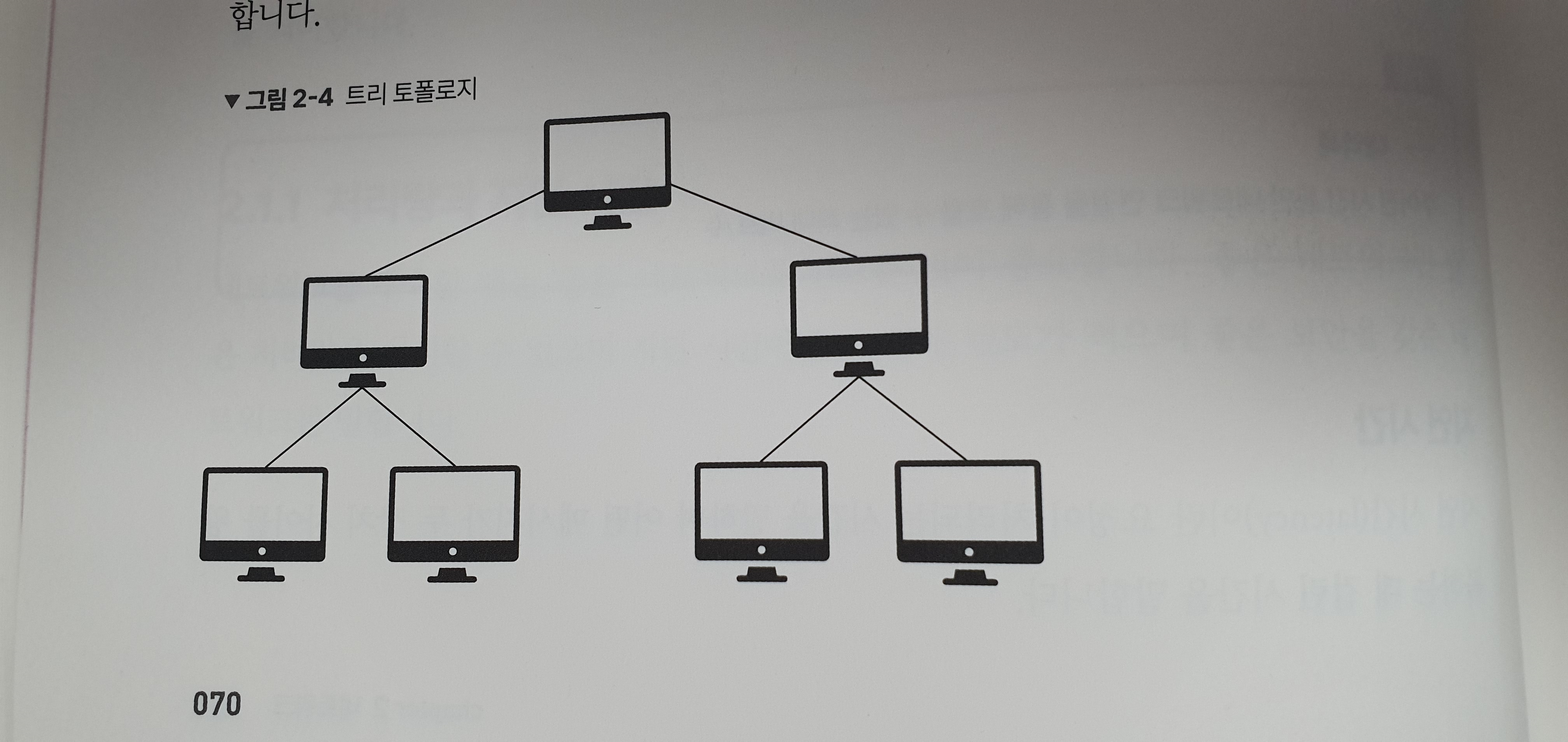

5. 트리 토폴로지 (Tree Topology)

트리 토폴로지는 스타 토폴로지와 버스 토폴로지의 특징을 결합한 형태입니다. 이 토폴로지는 중앙 루트(주로 버스 구조)와 그 루트에 연결된 여러 스타 네트워크로 구성됩니다. 트리 토폴로지는 확장성이 뛰어나고 관리가 용이하지만, 주 경로에 문제가 생길 경우 큰 영향을 미칠 수 있습니다.







6. 하이브리드 토폴로지 (Hybrid Topology)

하이브리드 토폴로지는 두 가지 이상의 다른 토폴로지의 조합으로 구성됩니다. 예를 들어, 스타 토폴로지와 링 토폴로지를 결합할 수 있습니다. 이 토폴로지는 다양한 네트워크 요구에 유연하게 대응할 수 있지만, 설계가 복잡하고 비용이 높을 수 있습니다.
